ГЕОМОСТ.Откосы — руководство пользователя

Штрихи откоса (берг-штрихи): панель «ГЕОМОСТ.Откосы» и три команды — GB_SlopeStreaksSettings (панель настроек), GB_SlopeStreaks (построение) и GB_SlopeStreaksAdjust (коррекция).


Кратко

Команда Что делает Как вызвать
GB_SlopeStreaksSettings Открывает панель настроек откоса панель «Рельеф» → «Откосы и настройки»
GB_SlopeStreaks Строит откос по бровке и подошве (с предпросмотром) панель «Рельеф» → «Создать откос»
GB_SlopeStreaksAdjust Правит уже подтверждённый откос: диапазон и центровка панель «Рельеф» → «Коррекция откоса»

Порядок работы: настроить → построить и подтвердить → при необходимости скорректировать.

Всё, что настраивается, хранится в профилях и привязано к масштабу чертежа; рядом с программой лежит файл slopeProfiles.json — его можно переносить между машинами.


1. Где находятся команды

Команды доступны двумя путями (это одни и те же команды):

  • Панель «Рельеф» в интерфейсе AutoCAD — три кнопки: «Откосы и настройки», «Создать откос», «Коррекция откоса».
  • Список Tools палитры ГЕОМОСТ — группа «Рельеф» с теми же тремя пунктами.
  • Либо просто набрать имя команды в командной строке (GB_SlopeStreaks и т. д.).

Иконки у команд в панели и в списке Tools одинаковые: знак откоса (создание), окно с параметрами (настройки), знак откоса с выделенным диапазоном — рыжие края и красная центровка (коррекция).


2. Панель настроек — «ГЕОМОСТ.Откосы»

Открывается командой GB_SlopeStreaksSettings (или кнопкой «Откосы и настройки»).

Окно немодальное — можно свободно работать в чертеже, панель при этом остаётся открытой. Повторный вызов команды не создаёт второе окно, а активирует уже открытое. Кнопок «ОК»/«Применить» нет: любое изменение на панели применяется сразу.

2.1. Раздел «Профиль настроек»

Профиль — это полный набор настроек откосов под конкретную работу (например, «Съёмка 500» и «Проект 2000»). В выпадающем списке — все сохранённые профили.

Маленькие кнопки-иконки:

Кнопка Подсказка
создать Создать профиль (копия текущих настроек)
переименовать Переименовать профиль
удалить Удалить профиль
импорт Импорт профилей (вместе с их видами откоса) из файла
экспорт Экспорт всех профилей (вместе с их видами откоса) в файл
сброс Сбросить профиль к базовому варианту
  • При создании предлагается имя (по умолчанию «Текущий (копия)»), при импорте/экспорте — обычные

файловые диалоги (Профили откосов (*.json)), результат сообщается отдельным окном: «Импортировано профилей (вместе с их видами откоса): N.»

  • Удалить единственный профиль нельзя.
  • Сброс возвращает профиль к базовому варианту (из файла-эталона slopeProfilesDefault.json) —

это необратимо для текущего профиля, но другие профили не затрагиваются.

2.2. Раздел «Параметры откоса»

Эти параметры задаются отдельно для каждого масштаба (см. п. 4).

Элемент Что задаёт
Вид откоса: Один из заготовленных видов (см. п. 5). Список + кнопки «создать / переименовать / удалить»
Масштаб: Для какого масштаба правятся параметры (1:200 … 1:10000). По умолчанию 1:500
Шаг штриховки: Расстояние между штрихами (по умолчанию 0.5 при 1:500)
Длина главного штриха, % от расстояния до подошвы: Длина длинного штриха в процентах от расстояния «бровка → подошва» (по умолчанию 100 %)
Фиксированная длина главного штриха: Включите галочку, если нужна не доля, а точная длина (например, 1)
Длина короткого штриха, % от полной: Длина короткого (промежуточного) штриха (по умолчанию 40 %)
Фиксированная длина короткого штриха: То же, но точной длиной (например, 0.4)
Толщина линии главного / короткого штриха: Вес линий штрихов
Слой: Слой для штрихов; по умолчанию 12_Рельеф (создаётся автоматически)
Тип линий: Тип линий штрихов; если в чертеже такого нет — применится ByLayer
Цвет линии главного / короткого штриха: ByLayer, ByBlock или «Выбрать…» (произвольный цвет)

Галочка «фиксированная длина» и поле процента друг друга исключают: когда включена галочка, поле процента недоступно, и наоборот.

2.3. Раздел «Дополнительные настройки»

Эти параметры не зависят от масштаба — они одинаковы для вида откоса.

Элемент Что задаёт
Тип объекта штриха: «Отрезок (Line)» или «Полилиния (Polyline)» — чем рисовать штрихи
Маскировать задний фон, цвет: Под штрихами строится сплошная заливка (по умолчанию цвет 255)
Создавать группу Все объекты откоса объединяются в группу AutoCAD с именем «Откос — <вид>»

Маскировка — то, что скрывает «лишний» фон под откосом (например, чтобы цифры, подписи или растровая подложка не просвечивали сквозь штрихи). Группа удобна, чтобы целиком перенести или удалить построенный откос одним выбором.

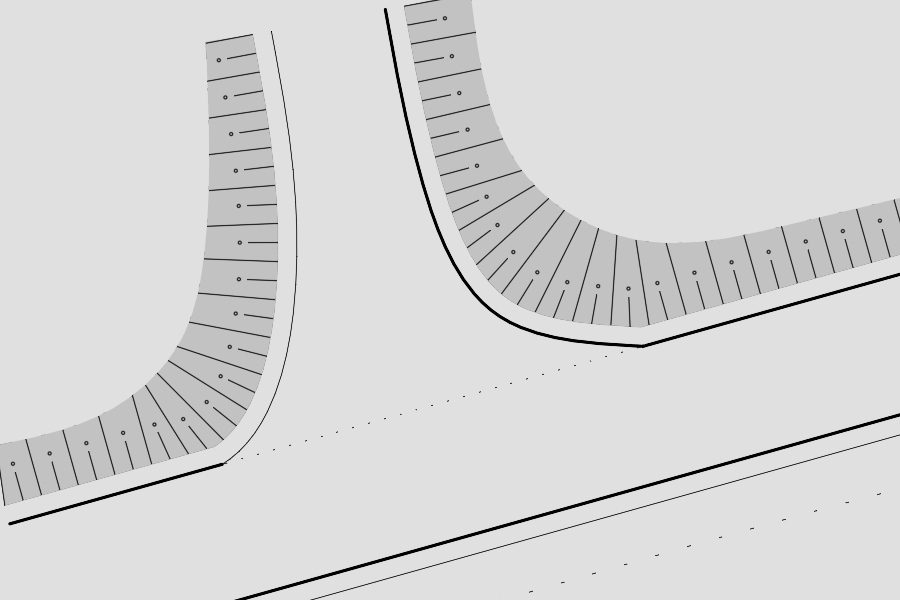

Маскировка заднего фона

Маскировка: под штрихами построена сплошная заливка (на рисунке — серая область между бровкой и подошвой).

2.4. Кнопки действий

Кнопка Подсказка (дословно)
Построить «Построить откос: выбрать бровку и подошву (целиком или участок) и построить предпросмотр. Затем Enter — подтвердить и перейти к коррекции, Esc — отменить.»
Подтвердить «Подтвердить построенный откос и перейти к коррекции (то же, что Enter в командной строке).»
Отменить «Отменить построение: предпросмотр откоса будет удалён (то же, что Esc в командной строке).»
Коррекция «Коррекция последнего подтверждённого откоса: выбрать начало и конец диапазона, линию центровки и перетащить её конец. Коррекция повторяется, пока не нажать Enter или Esc.»

Кнопки «Подтвердить»/«Отменить»/«Коррекция» активны только тогда, когда это осмысленно: пока идёт построение (ожидание Enter/Esc) активны первые две, «Коррекция» — когда есть последний подтверждённый откос.


3. Построение откоса — GB_SlopeStreaks

  1. Выберите верх откоса (бровку) — полилинию. Запрос: «Выберите верх откоса (бровку) целиком или участок: ». Если нужен не весь объект, а часть — укажите ключевое слово «Участок» и задайте начало и конец участка (для замкнутой полилинии можно принять подсвеченную сторону или взять другую).
  2. Выберите низ откоса (подошву) — так же, целиком или участком. Подошва не может быть той же линией, что и бровка.
  3. Команда строит предпросмотр и сообщает: «…предварительный просмотр — N шт. При необходимости измените параметры на панели настроек…». Число N — сколько штрихов получится.
  4. Пока предпросмотр активен, любой параметр на панели можно менять — откос пересоберётся на месте (полностью или частично: смена слоя — только слой, цвета — только цвета и т. д.).
  5. Осталось решить:
  • Enter — подтвердить откос и сразу перейти к коррекции;
  • Esc — отменить построение («построение откоса отменено»).

Если полилиния не подходит, команда скажет прямо: «выбранная бровка не является полилинией (или в ней меньше двух вершин)», «подошва не может быть той же линией, что и бровка», «не удалось построить ни одного штриха — поправьте настройки на панели» и т. п.

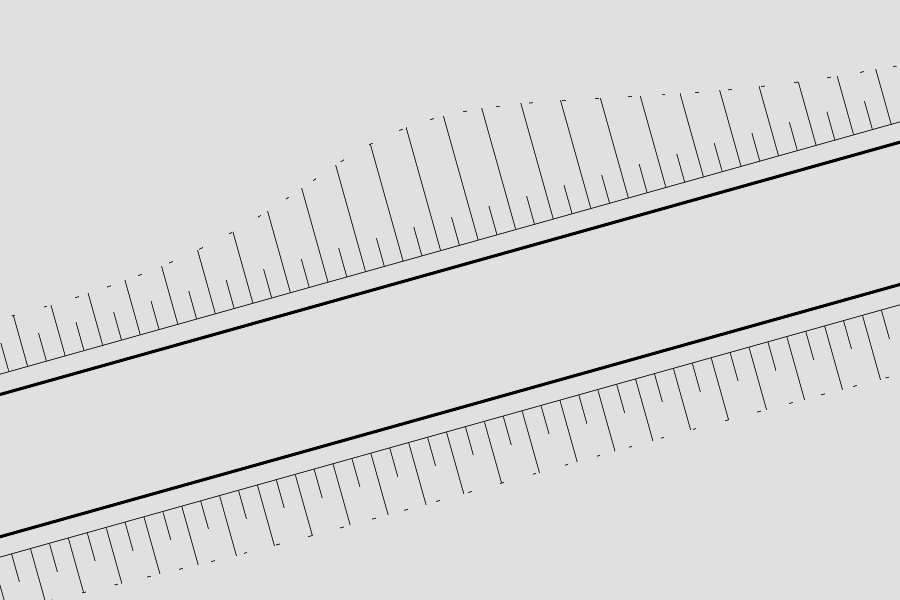

Общий вид откоса

*Бровка (верхняя линия), главные штрихи (длинные) и короткие штрихи (у бровки), подошва — нижняя пунктирная линия.*

Результат: штрихи на заданном слое нужного цвета/типа/толщины, при необходимости — заливка маскировки и группа. Весь откос добавляется в чертёж c одной операцией отмены (Ctrl+Z).


4. Привязка к масштабу — как это работает

Главная идея: оформление зависит от масштаба. Мелкий масштаб — крупнее шаг и длиннее штрихи. Поэтому в профиле хранится не один набор, а наборы «на каждый масштаб».

  • Параметры раздела «Параметры откоса» у каждого масштаба свои.
  • Параметры раздела «Дополнительные настройки» — общие (от масштаба не зависят).

При переключении масштаба на панели:

  1. текущие значения сохраняются за прежним масштабом;
  2. берётся набор нового масштаба; если его ещё не задавали — он наследуется от ближайшего заданного: шаг и фиксированные длины пересчитываются пропорционально масштабу, а проценты, толщины, слой, тип линий и цвета копируются как есть;
  3. панель перечитывает все поля, и дальнейшие правки идут уже в новый набор.

Например, при шаге 0.6 для 1:500 при переключении на 1:1000 шаг станет 1.2.

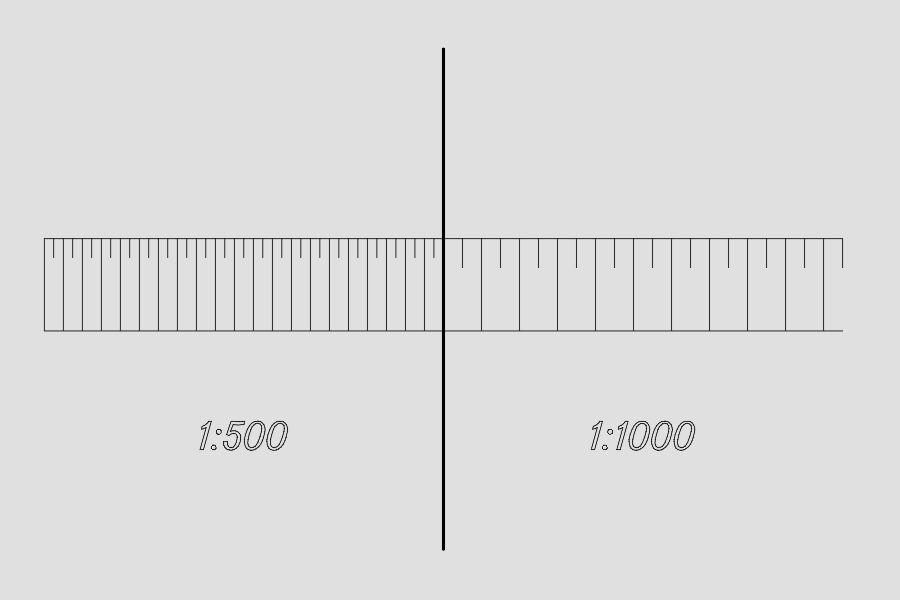

Привязка к масштабу

Один и тот же вид откоса на разных масштабах: для 1:500 шаг мельче, для 1:1000 — вдвое крупнее.


5. Виды откоса

«Вид откоса» — это оформление и алгоритм построения. Готовые виды:

Вид Что строится
Неукрепленный штрихи обычной длины (главные), короткие штрихи
Укрепленный то же + кружки-«точки» между штрихами
Добычной свой шаг штрихов, один длинный два коротких
Подпорная стенка пары линий, сходящиеся в вершине
Подпорная стенка укрепленная то же + заливка контура
Набережные укрепленные штрихи + по два кружка на период

Свои виды: любую подходящую заготовку можно скопировать («Создать вид откоса на основе выбранного»), переименовать и настроить отдельно. Удалить вид можно только если для его алгоритма остаётся хотя бы один вид.

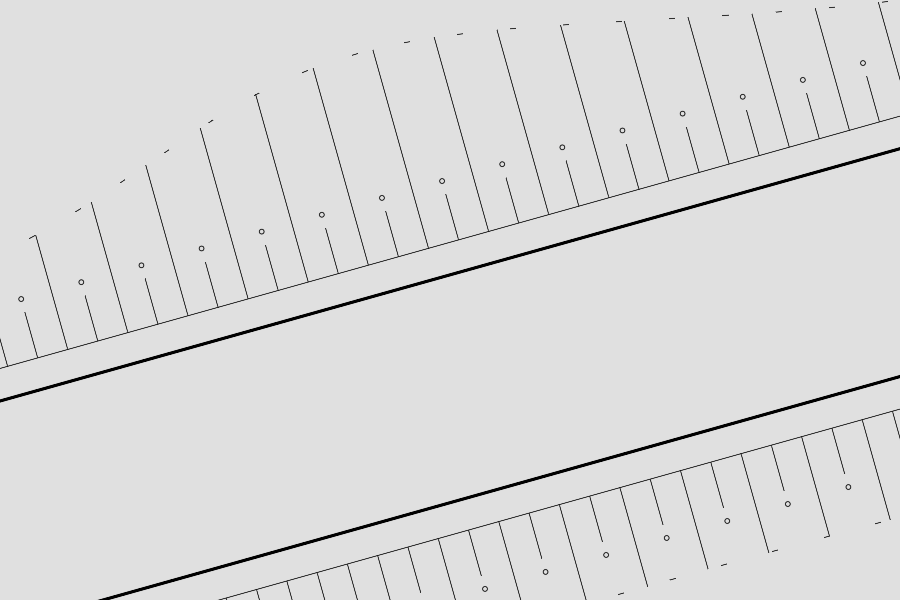

Укреплённый откос

«Укрепленный»: между главными штрихами добавлены кружки-«точки».

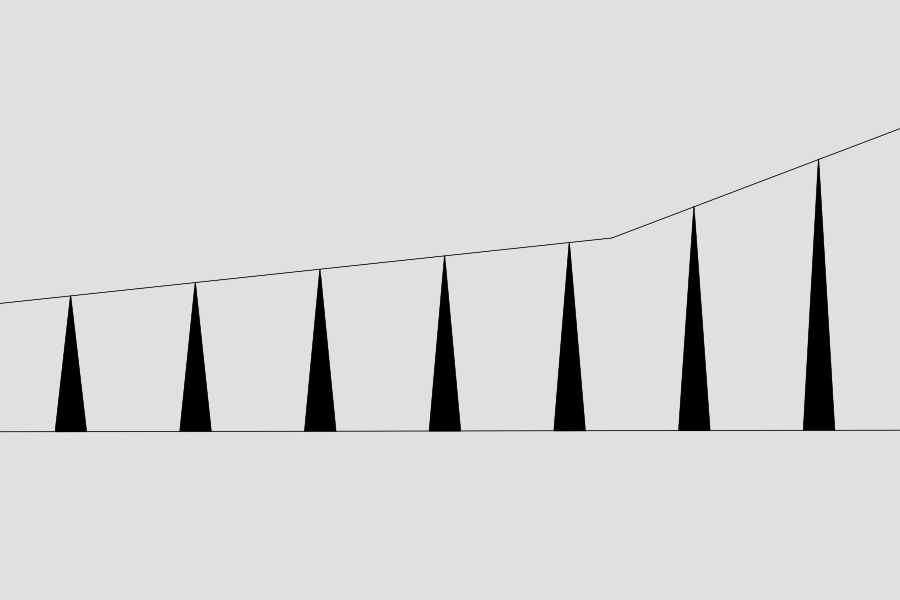

Подпорная стенка

«Подпорная стенка укрепленная»: пары линий, сходящиеся в вершине, с заливкой.

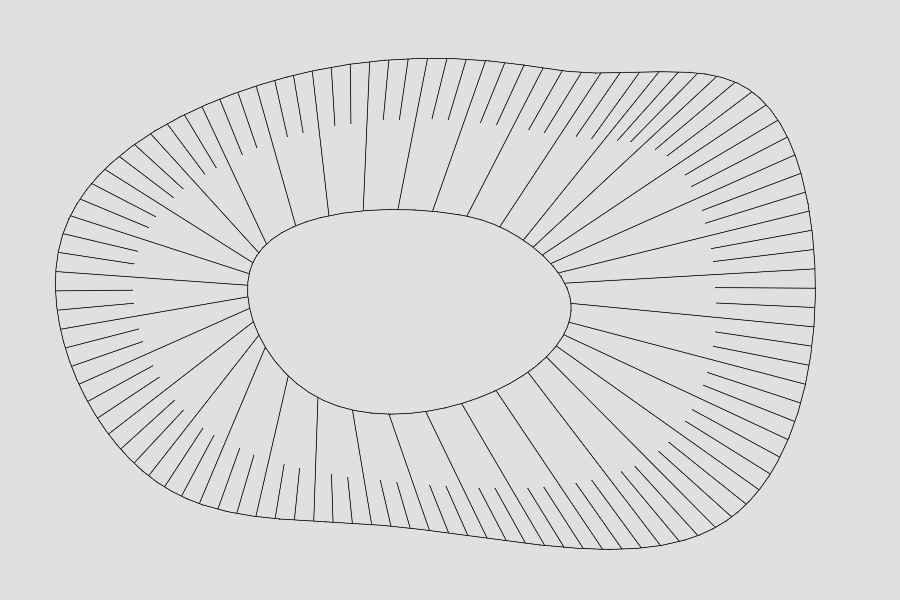

Добычной: отвал

«Добычной» на замкнутом контуре: штрихи расходятся от бровки к подошве, два коротких штриха один длинный. Контур создан полостью автоматически, без коррекции.


6. Коррекция откоса — GB_SlopeStreaksAdjust

Команда правит последний подтверждённый в текущем сеансе откос (данные живут в памяти до закрытия AutoCAD или смены чертежа; в файл не пишутся). Если откос ещё не подтверждали, команда скажет: «нет данных о недавно подтверждённом в этой сессии откосе (или активен другой чертёж) — сначала постройте и подтвердите откос через GB_SlopeStreaks».

Порядок:

  1. Начало диапазона — выберите главный штрих-границу слева («Выберите линию начала диапазона <Enter/Esc — завершить коррекцию>: »).
  2. Конец диапазона — второй главный штрих-границу.
  3. Линия центровки — штрих внутри диапазона, за который будете тянуть.
  4. Перетащите дальний конец центровки — штрихи внутри диапазона плавно меняют наклон и длину

(к границам диапазона изменения затухают). Щелчок фиксирует результат.

Выбранные линии подсвечиваются: границы — оранжевым, центровка — красным. После каждой коррекции команда сообщает, сколько чего поправлено: «скорректировано штрихов — N (главных), M (коротких), K (кружков)», для подпорных стенок дополнительно — сколько зеркальных линий и заливок. Цикл повторяется: можно скорректировать ещё раз.

  • Enter или Esc на первом запросе — завершить коррекцию («коррекция завершена»).
  • Esc на более поздних шагах — отменяется только текущая поправка, цикл продолжается.

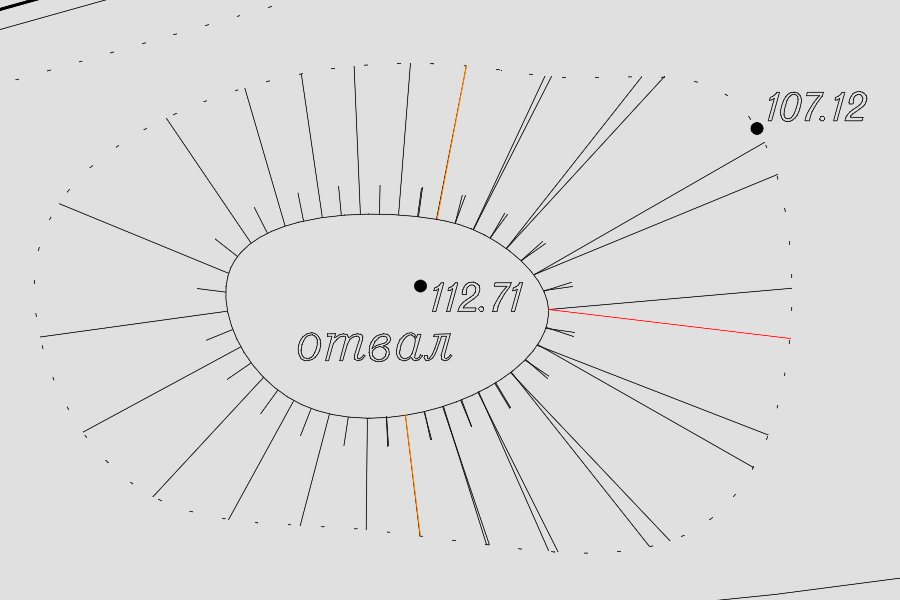

Коррекция: диапазон и центровка

*Коррекция: оранжевые линии — границы диапазона, красная — линия центровки; за её дальний конец тянут, штрихи внутри диапазона плавно меняют наклон и длину.*


7. Файлы и хранение настроек

Файл Назначение
slopeProfiles.json Все профили и виды откоса. Лежит рядом с программой (в папке GEOBRIDGE)
slopeProfilesDefault.json Эталон: с него создаётся профиль «с нуля» и к нему сбрасывается текущий. Программа его не меняет

Формат — обычный JSON (кириллица читаемая, можно править и хранить в системе контроля версий). Запись безопасная: сначала во временный файл, затем подмена. Повреждённый файл не удаляется, а переименовывается в slopeProfiles.json.bad-<дата-время>, после чего создаются профили по умолчанию.

Перенос настроек на другую машину — кнопкой «Экспорт всех профилей», на новой машине — «Импорт». Импорт никогда не перезаписывает существующие профили: при совпадении имён новому профилю добавится номер.


8. Частые вопросы

Построил, а штрихи «не те». Измените параметры на панели — предпросмотр перестроится сам. Если откос уже подтверждён, настройки применятся к следующему построению (текущий можно довести коррекцией).

Не вижу своих настроек на другом масштабе. Так и задумано: каждый масштаб хранит свой набор. Переключите «Масштаб» на панели — параметры нужного масштаба подхватятся (или наследуются при первом обращении).

Куда попали построенные объекты? На слой из поля «Слой» (по умолчанию 12_Рельеф). При включённой галочке — всё собрано в группу «Откос — <вид>».

Как удалить откос целиком? Если создавалась группа — выделите группу и удалите; иначе — выделите штрихи (они все на слое откоса) и удалите. Ctrl+Z отменяет построение одной операцией.

Почему «Коррекция» недоступна? Нет подтверждённого откоса в текущем сеансе (или сменился чертёж). Сначала GB_SlopeStreaks и Enter.

Хочу другой цвет/слой для конкретного вида откоса. Создайте вид на основе нужного и настройте — виды внутри профиля независимы.


9. Шпаргалка: первые пять минут

  1. GB_SlopeStreaksSettings → на панели выбрать профиль, вид откоса и масштаб.
  2. Задать шаг штриховки и длины (проценты — на глаз, либо галочка «фиксированная длина»).
  3. Проверить слой, тип линий, цвета; при необходимости включить маскировку и

группу.

  1. GB_SlopeStreaks → выбрать бровку → подошву → посмотреть предпросмотр.
  2. Enter — подтвердить. Если надо — довести «Коррекцией» и завершить её Enter/Esc.
